Isärtagning av pistol m/07 (Husqvarna).

9x20 mm  (9 mm Browning long)







Ta ut magasinet och kontrollera att vapnet är tomt!



Dra tillbaka manteln och för upp säkringen i det främre lilla haket i mantelns vänstra sida.

Pipan vrids ett halvt varv åt pistolens högra sida för att lösgöra dess halvgängor ifrån stommen.

Säkringen lossas ur haket samtidigt som manteln hålls fast med handen så att den inte far fram av rekylfjädern.

Manteln, pipan och rekylfjädern skiljs nu ifrån stommen.

Här ser vi hur pipan har vridits upp i en urfräsning i manteln. Detta måste göras för att pipan skall kunna kopplas loss ifrån stommen.
Säkringen säkras.

Det är viktigt att inte klicka av hanen i detta läge då mekanismen skadas.





Rekylfjädern tas ur.

Pipan kan nu vridas tillbaks till sin normala position med halvgängorna synliga som på bilden.
Mantelns pipbussning vrids ett halvt varv.
Nu kan man lossa pipbussningen och pipan lossas framåt.







Här ser vi spåren i pipans undersida som passar och låser i stommens spår.
Här ser vi spåren i manteln som passar och låser i pipans spår.











Ritning på pistol m/1907 ifrån Soldatinstruktion för infanteriet 1939.

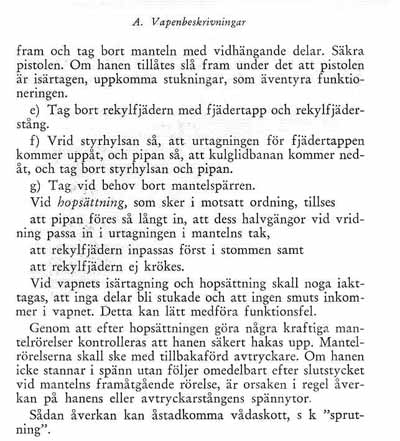

Här är instruktioner och bilder ifrån Svenska Pistolskytteförbundets skjuthandbok









Källor:
Soldatinstruktion för infanteriet 1939

Svenska Pistolskytteförbundets skjuthandbok 1970.
